一、氟合金離心泵型號說明

二、FSXB型氟合金離心泵的結構
　　 1、泵的結構主要由泵體、葉輪、后蓋、支架、電機、軸、壓蓋、端蓋及其它連接件組成。
　　 2、泵體吸入口、連接部分用內埋鋼法蘭圈各一只模壓氟合金制成。
　　 3、葉輪材料為氟合金，葉輪軸的材料為優(yōu)質鋼經精切削后外包氟合金，一端與葉輪連接下來、另一端靠莫氏錐體與軸相連接。
　　 4、密封件采用高耐磨、耐腐、高強度的優(yōu)質合金材料，密封件壓蓋為不銹鋼。

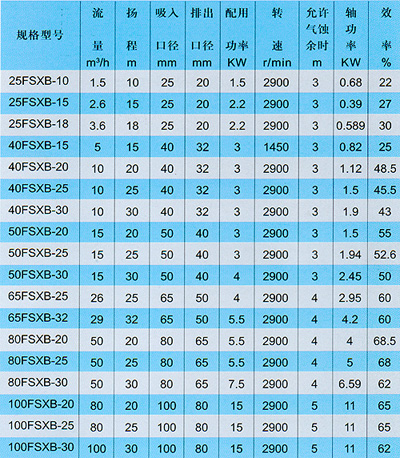

三、型號規(guī)格及性能參數

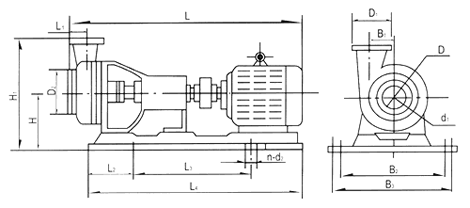

四、氟合金離心泵安裝尺寸

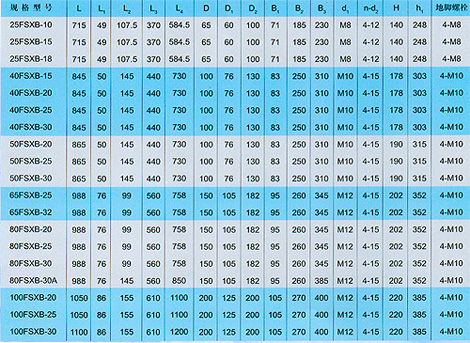

安裝尺寸表(高揚程低流量非標不在內)
