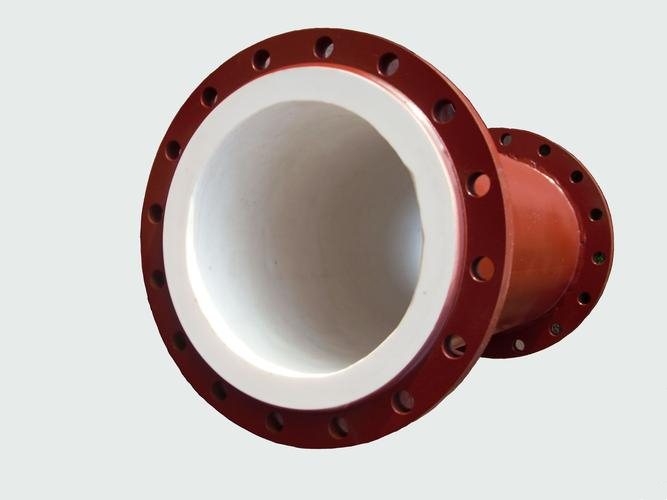

鋼襯F40管
鋼襯F40塔節(jié)
乙烯－四氟乙烯共聚物又稱(chēng)氟塑料－40，簡(jiǎn)稱(chēng)ETFE或F40，是一種耐高溫和強(qiáng)腐蝕的氟塑料，使用溫度范圍-60°C－180°C。
乙烯－四氟乙烯共聚物（F40） ，其中的四氟乙烯含量在四分之三以上（按重量比），因此它保持了聚四氟乙烯良好的耐化學(xué)腐蝕性能，同時(shí)也具有良好的耐熱、耐磨、耐輻射及耐沖擊和電絕緣性能。它的抗撞強(qiáng)度能達(dá)到50MPa，是聚四氟乙烯樹(shù)脂的兩倍.由于其良好的性能，能適合于注塑和滾塑加工，特別是運(yùn)用旋轉(zhuǎn)襯里工藝加工的鋼襯F40構(gòu)件，能和鋼材產(chǎn)生很好的附著力，使得加工真正能承受負(fù)壓的氟塑料緊襯設(shè)備成為可能。F40通過(guò)玻璃纖維加強(qiáng)，可以進(jìn)一步提高其耐沖擊強(qiáng)度，耐蠕變性，剛性和尺寸穩(wěn)定性。因此在防腐蝕的化工設(shè)備襯里，密封件、泵、閥、管道，管配件等產(chǎn)品生產(chǎn)方面，有廣泛的用途和良好的前景。
我廠(chǎng)采用的旋轉(zhuǎn)襯里工藝鋼內(nèi)襯F40 儲(chǔ)罐、儲(chǔ)槽、容器、釜、塔節(jié)、化工設(shè)備、管道等，與聚四氟乙烯內(nèi)襯相比，它最大的特點(diǎn)是能耐負(fù)壓，并且有更好的抗?jié)B透性。
非標(biāo)件可以定制。
和其他氟塑料具體的技術(shù)性能對(duì)比指標(biāo)如下：
項(xiàng)目 | 單位 | ETFE | FEP | PCTFE | PVDF | PTFE | ASTM |
比重 | 1.73-1.75 | 2.15-2.17 | 2.1-2.2 | 1.76-1.77 | 2.1-2.2 | D972 | |
熔點(diǎn) | ℃ | 265-270 | 285-295 | 212-217 | 170-185 | 327 | |
拉伸強(qiáng)度 23℃ | MPa | 41-47 | 19-22 | 30-40 | 50-60 | 17-28 | JIS K689 |
屈服強(qiáng)度 23℃ | MPa | 19-22 | 13-15 | 40-45 | 40-60 | 12-16 | JIS K6891 |
伸長(zhǎng)率 13℃ | ％ | 420-440 | 250-330 | 80-250 | 200-300 | 225-600 | JIS K6891 |
沖擊強(qiáng)度 | ft-lb/in notch | 不碎 | 不碎 | 3.0 | 3.5-3.8 | 3.0 | D256 |
硬度 | R-50 | R-25 | R-75～95 | R-110 | R-18 | D785 | |
摩擦系數(shù) | 0.20 | 0.20 | 0．18 | 0．2l | 0.09 | ||
線(xiàn)膨脹系數(shù) | l℃ | 9.4*10_5 | 9*10_5 | 10*10_5 | 12-15*10_5 | 10*10_5 | D696 |
熱導(dǎo)率 | W／mK | 0.251 | 0.184 | 0.0586 | 0.126 | 0.244-0.271 | C-177 |
燃撓性 | 不燃 | 不燃 | 不燃 | 自熄 | 不燃 | D635 | |
使用濫度 | ℃ | 180 | 100 | 180 | 150 | 260 | |
耐化學(xué)腐蝕 | 優(yōu)良 | 優(yōu)良 | 良好 | 良好 | 優(yōu)良 | D543 | |
吸水性 23℃ | ％ | 0.01> | 0.01> | 0．00 | 0.34-0.04 | D570 | |
滲透率 O２ | cc．mil／100in2.24hr.atm | 148 | 300-900 | 4—90 | 3．3—4．0 | 1050 | D1434 |
介電常數(shù)23℃ | 2.4-2.6 | 2．1 | 2．5-2．8 | 3-11 | 2.1 | D150 | |
擊穿電壓(瞬時(shí)) | KV／0.1mm film | 12 | 12 | 12-13 | 9 | 8-10 | JIA K6891 |
(內(nèi)襯ETFE，PO最高使用溫度表)
化學(xué)試劑 | ETFE | PO | 化學(xué)試劑 | ETFE | PO |
硝酸(2％) | 120 | 107 | 硫酸(30％) | 180 | 93 |
硝酸(30％) | 120 | 38 | 硫酸(50-60%) | 180 | 52 |
硝酸(70%) | 120 | NR | 硫酸(78％) | 180 | 52 |
發(fā)煙硝酸(90%) | 50 | NR | 硫酸(93％) | 180 | NR |
鹽酸(10%) | 180 | 85 | 硫酸(96％) | 180 | NR |
鹽酸(36%) | 180 | 65 | 硫酸(98％) | 150 | NR |
磷酸(30％) | 180 | 107 | 發(fā)煙硫酸 | 50 | NR |
磷酸(85％) | 135 | 60 | 三氯化鐵 | 180 | 100 |
醋酸（50） | 120 | 107 | 氯化亞鐵 | 180 | 100 |
丙酮（50%） | 100 | 50 | 甲醛（37%） | 110 | 60 |
氨氣（干燥） | 180 | 60 | 氫溴酸（50%） | 180 | 65 |
氨水（30%） | 110 | NR65 | 氫氟酸（35%） | 135 | 93 |
醋酸戊脂 | 1：120 | NR | 氫氟酸（70%） | 120 | 49 |
戊醇 | 180 | 20 | 氫氟酸（100%） | 110 | 20 |
氯戊烷 | 180 | NR | 氟硅酸 | 180 | 60 |
三氯化銻 | 100 | 50 | 過(guò)氧化氫（30%） | 120 | 20 |
王水 | 100 | NR | 過(guò)氧化氫（90%） | 65 | 20 |
苯甲醛 | 120 | 20 | 過(guò)氧化硫（干） | 180 | 60 |
苯 | 100 | NR | 過(guò)氧化硫（濕） | 180 | 60 |
苯磺 | 120 | 20 | 碘 | 110 | NR |
液溴 | 150 | NR | 月桂酸 | 120 | 65 |
氫氧化鈣 | 180 | 50 | 甲烷 | 120 | 20 |
四氯化碳 | 150 | NR | 甲醇 | 180 | 20 |
化學(xué)試劑 | ETFE | PO | 化學(xué)試劑 | ETFE | PO |
液氯 | 150 | NR | 溴甲烷 | 180 | NR |
氯氣(干或濕) | 150 | NR | 二氯甲烷 | 100 | 20 |
氯苯 | 135 | NR | 甲基異丁酮 | 110 | NR |
氯磺酸 | 65 | NR | 礦物油 | 180 | 20 |
氰化銅 | 180 | 60 | 環(huán)已烷 | 180 | NR |
甲酚 | 135 | 20 | 環(huán)已醇 | 120 | 20 |
環(huán)己酮 | 180 | NR | 硝基苯 | 180 | 48 |
二甲基甲酰胺 | 120 | 107 | 臭氧(空氣中1％) | 100 | NR |
丙烯酸己酯 | 100 | NR | 氯乙烯 | 135 | NR |
氯已醇 | 65 | 20 | 次氯酸鈉(17％) | 180 | 65 |
環(huán)氧乙烷 | 110 | NR | 次氯酸鈉(20％) | 180 | 65 |
高氯酸(10％) | 110 | 20 | 二氧化硫 | 110 | 20 |
高氯酸 | 65 | 20 | 三氯化硫 | 24 | NR |
苯酚 | 100 | 60 | 甲苯 | 120 | NR |
碳酰氯 | 100 | NR | 水揚(yáng)酸 | 120 | 50 |
苦味酸 | 100 | 60 | 氫氧化鈉(10%) | 120 | 107 |
聚乙酸乙烯脂 | 180 | 20 | 氫氧化鈉(50%) | 120 | 107 |
氫氧化鈣 | 120 | 107 | 二甲苯 | 120 | NR |
上一篇：鋼襯F40彎頭. 三通.異徑管
下一篇：沒(méi)有了！
